Product
Overview
Digital PCR
일반적인 PCR은 특정 DNA 서열을 증폭하여 확인하는 방식이지만, digital PCR은 이를 더 정밀하게
그리고 더욱 정량적으로 분석 할 수 있는 있도록 발전한 기술입니다.
Features
01 digiQuark
최소 시험
용액 손실
단일기기화 : 분할, 증폭 및
검출을 하나의 장비에서 구현
Real time scan 및
ANN(Artificial Neural Network)분석을
통한 Rain problem 제거
최대 5채널
검출 가능
자동분할
Performance

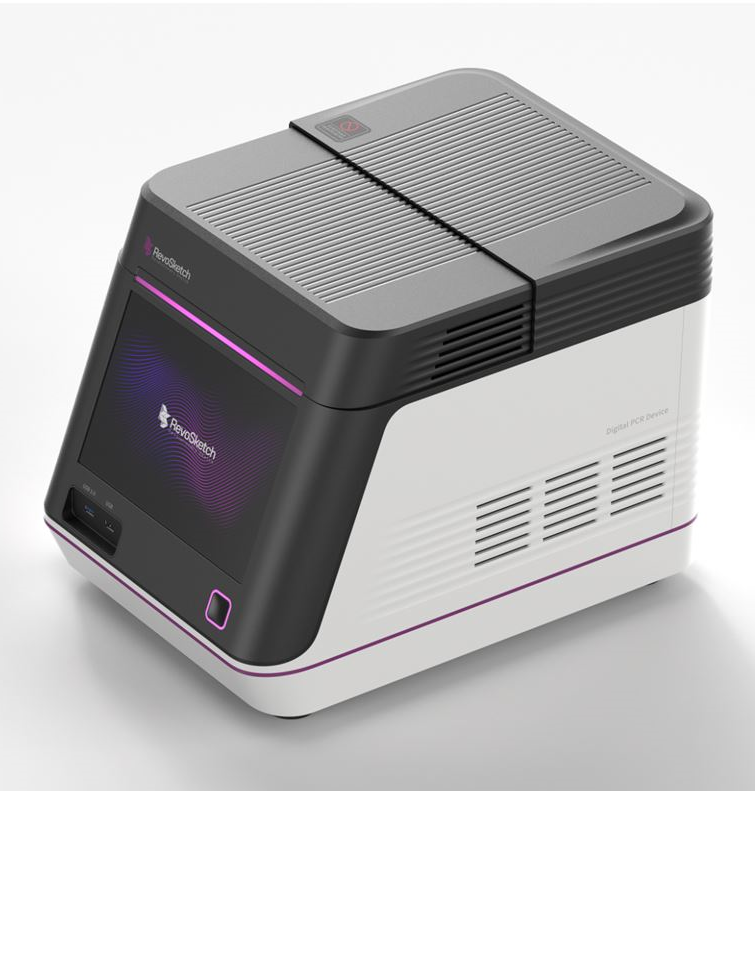

DigiQuark은
3가지 공정이 하나의 기기로 가능한 차세대 digital platform으로, 레보스케치의 혁신적인 기술력인 PCR 디스크 안쪽에 마이크로 임프린팅되어 있는 미세구조에 원심력을 이용하여 분할, 증폭, 검출을 자동화하고, 실시간 스캔 및 PCR graph를 AI를 통해 분석하여 rain problem을 해결, 에러를 최소화 하였습니다.
Next Level digital PCR key features
Partitioning
- 원심력을 이용한 자동 분할 기술
- 수만~수백만개까지 분할 수를 조정할 수 있는 기술
Amplification
- 회전 디스크의 정확하고 균일한 온도 제어 기술
Detection
- 최대 5um 레이저 스캔 기술
- 최대 5 개 형광 동시 측정 기술
- 실시간 스캔 기술
SW & Analysis
- ANN (Artificial Neural Network) 를 이용한 Real time graph 분석 기술
- 단순하며 효율적인 digital PCR 결과 분석 SW
Performance specification
| Performance | Optical multiplexing | CH (ROX used for reference) |
| FAM, Cy5, HEX, ROX, Quasar705 | ||
| Dynamic range | 5 logs | |
| Precision | ±10% | |
| Sample Reaction | Num of sample | 1 |
| Num of reaction well | 21k | |
| Well volume | 4.04nL | |
| Reaction volume | 85uL | |
| Emulsion oil | 3mL | |
| Analyzed well ratio | >95% |
System specification
| Dimension | 320mm(w) x 435mm(d) x 300mm(h) |
| Weight | Approx. 20kg |
| Temperature range | 40~98°C |
| Temperature accuracy | ±1.5°C (at 85°C) |
| Temperature uniformity | ±1.5°C (at 85°C) |
| Ramp rate | Avg. 0.3°C/s (60~95°C) |
| Illumination source | Laser diode (488nm, 520nm, 638nm) |
| Resolution | 10um (1/e2) |
| Detector | MPPC |
| Power input | 100-240 V, 50-60Hz |
| Power consumption | 500W |
| Connection | USB 2.0, 3.0 |
Environmental requirements
| Operating temperature and humidity | +15~+25°C, 20~80%RH |
| Storage temperature and humidity | -10~+40°C, 20~80%RH |
